世界十大名桥图片

经济生活网2015-05-16 17:20

世界名桥,顾名思义,即在整个世界闻名的大桥。它们或历史悠久,或结构精细巧妙,这其中就包括了明石海峡大桥,金门大桥等等。

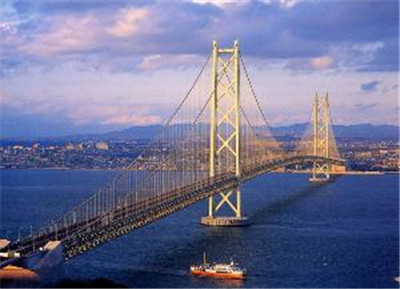

1.明石海峡大桥

世界十大名桥图片

1998年4月5日,世界上目前最长的吊桥——日本明石海峡大桥正式通车。日本明石海峡大桥,位于本州岛与四国岛的神户市与淡路岛之间,主跨1991米(960+1991+960),全长3911米,两座主桥墩海拔297米,基础直径80米,水中部分高60米。两条主钢缆每条约4000米,直径1.12米,由290根细钢缆组成,重约5万吨。

明石海峡大桥为三跨二铰加劲桁梁式吊桥,首次采用180MP级超高强钢丝,使主缆直径缩小并简化了连接构造,首创悬索桥主缆,这也是第一座用顶推法施工的跨谷斜拉桥,由著名的法国埃菲尔集团公司承建。钢桥283米,高出333米桥宽35.5米,双向六车道,加劲梁14米,抗震强度按1/150的频率,承受8.5级强烈地震和抗150年一遇的80m/s的暴风设计,为目前世界上跨度最大的悬索桥,也是世界上最长的双层桥,是联结内陆工业中的重要纽带。它跨越日本本州岛—四国岛之间的明石海峡,最终实现了日本人一直想修建一系列桥梁把4个大岛连在一起的愿望,创造了本世纪世界建桥史的新纪录。总投资约40亿美元。

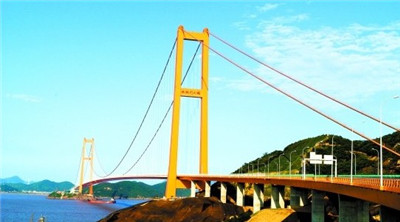

2.西堠门大桥

世界十大名桥图片

西堠门大桥是连接舟山本岛与宁波的舟山连岛工程五座跨海大桥中技术要求最高的特大型跨海桥梁,主桥为两跨连续钢箱梁悬索桥,主跨1650米,是目前世界上最大跨度的钢箱梁悬索桥,全长在悬索桥中居世界第二、国内第一,但钢箱梁悬索长度为世界第一。设计通航等级3万吨、使用年限100年。

西堠门大桥位于受台风影响频繁的海域,桥位处水文、地质、气候条件复杂,而我国尚无在台风区宽阔海面建造特大跨径钢箱梁悬索桥的实践先例。全体大桥建设者坚持理念创新、管理创新和科技创新,实施精细化管理,攻坚克难,奋力拼搏,攻下了一个又一个难关。9月中旬的“韦帕”和10月初的“罗莎”两次台风侵袭舟山时,西堠门大桥桥上实测最大风力达到13级,仍安然挺立着,这座大桥胜利地经受了考验。依托西堠门大桥建设开展的国家科技支撑计划项目——“跨海特大跨径钢箱梁悬索桥关键技术研究及工程示范”项目可行性研究报告已经由国家科技部、交通部主持召开的专家论证会评审通过。

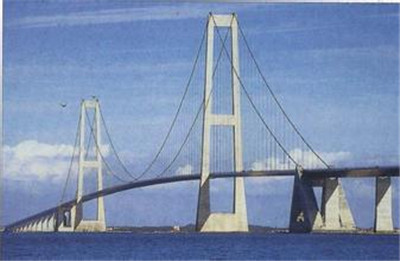

3.大带桥

世界十大名桥图片

大带桥Great Belt1998年6月14日竣工通车。大贝尔特海峡大桥位于丹麦的Funen岛和Zealand岛(哥本哈根所在处)之间,全长17.5km。大带桥,也叫大伯尔特桥,斯托伯尔特桥,它将丹麦第一大城市首都哥本哈根所在的西兰岛和第三大城市欧登塞所在的菲英岛连接在一起。

大桥工程由3个部分组成:跨越东航道的一条铁路隧道,一座高速公路高架桥和一座公铁两用桥。公路桥全长6.8km,是一座主跨1624m、两边跨各为535m的悬索桥。桥面为4车道,塔高254m,桥面离海平面75m。加劲梁为扁平钢箱,分段运至桥下后吊装焊接就位。 两岛海面距离18公里。以1988年价格计算,大贝尔特桥实际耗资337亿丹麦克朗,约合48亿美元,是欧洲当时预算最高的桥梁工程。大贝尔特桥分为东、西两段,中间以斯普奥人工岛作为中间站。西桥从菲英岛到斯普奥岛,跨度6.6公里。

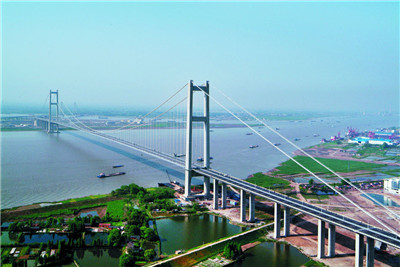

4.润扬大桥

世界十大名桥图片

润扬大桥,横跨长江,连接江苏省的镇江(古称润州)与扬州。润扬长江公路大桥是江苏省“四纵四横四联”公路主骨架和跨长江公路通道规划的重要组成部分,北联黑龙江省同江至海南省三亚、北京至上海国道主干线(京沪高速公路),南接上海至成都国道主干线(沪宁高速公路)。润扬大桥的建成,对完善国家和省公路网络结构、改善镇江、扬州两市的交通运输条件,加强两市经济文化联系,促进沿江地区经济发展,加快实施以上海浦东为龙头的长江三角洲经济带的开发战略具有重大意义。

该桥跨江连岛,南起镇江,北接扬州,全长35.66公里,主线采用双向6车道高速公路标准,设计时速100公里,工程总投资约53亿元,工期5年,2005年4月30日建成通车。位于扬溧高速上的润扬长江大桥连接京沪高速公路、宁沪高速公路、宁杭高速公路三条高速公路,并使这三条高速公路和312国道、同三国道主干线、上海至成都国道主干线互连互通,成为长江三角地区又一重要的路网枢纽。润扬长江公路大桥为国家重点工程,是继南京长江大桥、江阴长江大桥和南京长江二桥之后,在江苏省境内跨越长江南北的第四座大桥。

5.亨伯桥

世界十大名桥图片

亨伯桥Humbe大跨度悬索桥。横跨英国亨伯河。位于北岸的赫斯尔和南岸的巴顿之间。建于1973~1980年,1981年7月通车。桥全长2220米,主跨1410米,北岸边跨280米,南岸边跨530米。 引桥为钢筋混凝土高架桥。

桥塔采用由横梁联系的钢筋混凝土空心双塔柱,高155.5 米,滑升模板施工。主索由平行的14948根直径5毫米的冷拔镀锌高强钢丝组成,用空中编缆法架设。从主索悬吊加劲梁的吊索为倾斜的钢绞线。主索的锚固体为两室的混凝土结构,主索先由室内的钢索鞍支承,然后分散成数股锚于室后的锚体内。桥面宽28米,包括车行道22米,两边悬臂板人行道和自行车道各3 米。加劲梁宽22米、高4.5 米,横截面呈梯形的钢箱梁。每个箱梁预制节段长18.1米,由加劲的钢板组成。北墩基础为筑在白垩土上的重力式钢筋混凝土板,南墩基础为筑在河床下33米处粘土中的两孔直径24米的沉井。沉井施工采用围堰内筑岛下沉的方法。

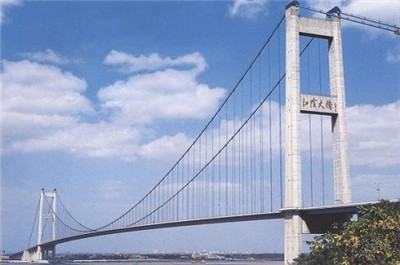

6.江阴大桥

世界十大名桥图片

江阴长江公路大桥,位于江苏省江阴市黄田港以东3200米的西山,靖江市十圩村与江阴市间,主跨1385米(328+1385+295),桥塔高190米,为两根钢筋混凝土空心塔柱与三道横梁组成的门式框架结构,重力式锚碇,主梁采用流线型箱梁断面,钢箱梁全宽36.9米,梁高3米,桥面宽29.5米,双向六车道,两侧各设宽1.8米的风嘴,1999年10月建成通车。

江阴长江公路大桥是我国首座跨径超千米的特大型钢箱梁悬索桥梁,也是20世纪“中国第一、世界第四”大钢箱梁悬索桥,是国家公路主骨架中同江至三亚国道主干线以及北京至上海国道主干线的跨江“咽喉”工程,是江苏省境内跨越长江南北的第二座大桥。江阴大桥通过广靖高速和锡澄高速南连沪宁高速公路,北接宁通高速公路。2002年,江阴靖江间开通城际公交,两地居民交往日益密切。大桥日通行车辆约3万辆。相比较而言,其过载水平比武汉白沙洲大桥的7万辆低很多。不过,钢桥上的路面铺装问题同样困扰着这两座桥梁。而随着润扬长江大桥的修建,其跨度也降到了中国第二。

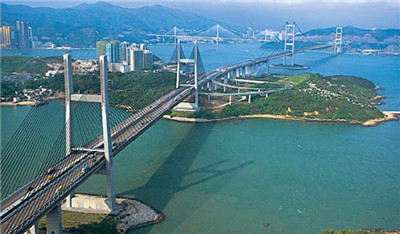

7.青马大桥

世界十大名桥图片

青马大桥(Tsing Ma Bridge),是配合香港国际机场(赤蜡角机场)而建的十大核心工程之一。于1992年5月开始兴建,历时五年竣工,造价71.44亿港元。青马大桥横跨青衣岛及马湾,桥身总长度2,200米,主跨长度1,377米,离海面高62米,青马大桥除创造世界最长的行车、铁路两用吊桥纪录外,包括青马大桥在内的「机场核心计划」还于1999年荣获美国建筑界权威及编辑选为“二十世纪十大建筑成就奖 Top 10 Construction Achievements of the 20th Century”得主之一,并与英法海峡隧道、三藩市金门大桥、艾森豪威尔州际和国防公路系统、纽约帝国大厦、科罗拉多胡佛水坝、巴拿马运河、悉尼歌剧院、埃及阿斯旺水坝工程及纽约世界贸易中心同享殊荣。

欣赏雄伟的青马大桥的最佳观景点在肯衣岛西北端的“青屿干线访客中心”及一旁的观景台。在登上观景台的步道旁,耸立着最能象征大桥精神的两座纪念物-迥绕缆绳用高塔及主缆截取下来的断面。千万别小看这两座纪念物,当年为了架起支撑桥面的主缆,就靠这矗立于两岸的高塔,一圈又一圈地、像绕绳圈般地组成直径1.1公尺,长16,000公里的巨大缆绳,所使用的细缆长度,足足可以绕地球四周。看着一旁的说明,真的又对这座世界第一的吊桥升起更崇高的敬意,从此也对各地的吊桥,抱着敬佩的态度。从观景台上远眺青马大桥,足可见识它的恢宏气势,氤氲中的生硬钢铁结构,象征着人类工程的伟大;从观景台的另一端,可以观赏另一座“汀九大桥”,黄色缆线的汀九大桥,肩负着疏通香港岛到新界之间的交通,鲜艳的黄在白天抢走不少青马大桥的风采。

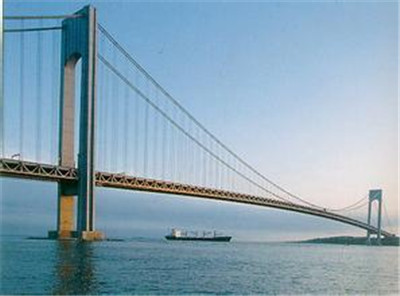

8.费雷泽诺桥

世界十大名桥图片

位于美国纽约史坦顿岛-布鲁克林,由Ammann & Whitney设计,Triborough Bridge & Tunnel Authority (TBTA)建造。建造商有American Bridge Company, Arthur Johnson, Bethlehem Steel Co., Frederick Snare Corp, Harris Structural Steel Co. Inc., J. Rich Steers, Peter Kiewit Sons‘, Inc等,开工时间为1959年8月13日,竣工时间为1964年11月21日。其高度为207m,长度为1290m,宽度为31.4m,是一座双层大桥。桥全长4176米,公路用悬索桥,采用双层六车道设计。桥塔高207米,加劲梁为钢桁架结构,加劲梁宽35米、高8.23米,高跨比1/157。采用了4条主缆,每主缆直径910mm,由26,108条钢丝组成。

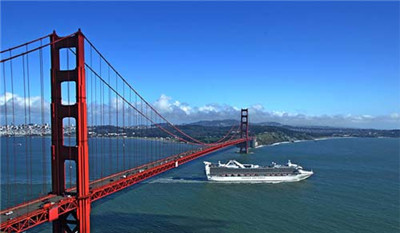

9.金门大桥

世界十大名桥图片

1579年英国探险家FrancisDrake发现了连结太平洋和旧金山的一个海峡,这就是后来的金门。尽管这个名字在1849年的淘金潮以前早就使用,但淘金潮使得金门(进入北加利福尼亚的入口)成了加利福尼亚神秘魅力不可缺少的一部分。早在1872年就讨论过要在金门海峡修建一座大桥的想法,但是直到1937年才在海峡上修了一座悬索桥。金门大桥横跨南北,将旧金山市与Marin县连结起来。花费四年多时间修建的这座桥是世界上最漂亮的结构之一。它已不是世界上最长的悬索桥,但它却是最著名的。金门大桥的巨大桥塔高227米,每根钢索重6412公吨,由27000根钢丝绞成。1933年1月始建,1937年5月首次建成通车。

金门大桥的北端连接北加利福尼亚,南端连接旧金山半岛。当船只驶进旧金山,从甲板上举目远望,首先映入眼帘的就是大桥的巨形钢塔。钢塔耸立在大桥南北两侧,高342米,其中高出水面部分为227米,相当于一座70层高的建筑物。金门大桥包括从钢塔两端延伸出去的部分,全长达2000米,为此,又分别在两侧修建了两座辅助钢塔,使桥形更加壮观。大桥的桥面宽27.4米,有6条车行道和两条宽敞的人行道。大桥的设计者是工程师约瑟夫·斯特劳斯,人们为纪念他对美国作出的贡献,把他的全身铜像安放在桥畔。铜像形象生动,神情自若。

10.梅克金海峡桥

世界十大名桥图片

梅克金海峡桥Mackine Strar桥主跨长1158米,4车道,在美国,建造于1957年,为桁架结构。座落于美国密执安州的麦基那克海峡大桥是工程师戴维.斯坦曼的杰作.悬索跨1158米,总跨2626米,共用49,500公吨建筑钢材,仅钢索就重达9900公吨。
